Skrzynia hydrostatyczna to kluczowy element wielu maszyn rolniczych i budowlanych. Jej niezawodne działanie jest niezbędne dla efektywnej pracy sprzętu. W tym artykule zgłębimy tajniki skrzyń hydrostatycznych - od ich budowy i zasad działania, po najczęstsze awarie i metody naprawy. Niezależnie od tego, czy jesteś operatorem, mechanikiem czy po prostu ciekawym techniki, znajdziesz tu praktyczne informacje, które pomogą Ci zrozumieć i dbać o ten fascynujący element hydrauliki.
Kluczowe wnioski:- Skrzynia hydrostatyczna przekształca energię mechaniczną w hydrauliczną, umożliwiając płynną regulację prędkości i kierunku ruchu maszyny.
- Regularna konserwacja, w tym wymiana oleju i filtrów, jest kluczowa dla długotrwałej sprawności skrzyni hydrostatycznej.
- Najczęstsze problemy to wycieki, spadek ciśnienia i hałas - wczesna diagnoza pozwala uniknąć poważnych awarii.
- Do naprawy skrzyni hydrostatycznej potrzebne są specjalistyczne narzędzia i wiedza - w przypadku wątpliwości warto skonsultować się z fachowcem.
- Skrzynie hydrostatyczne oferują precyzyjną kontrolę mocy, ale wymagają regularnej obsługi i mogą być kosztowne w naprawie.
Podstawowe elementy skrzyni hydrostatycznej

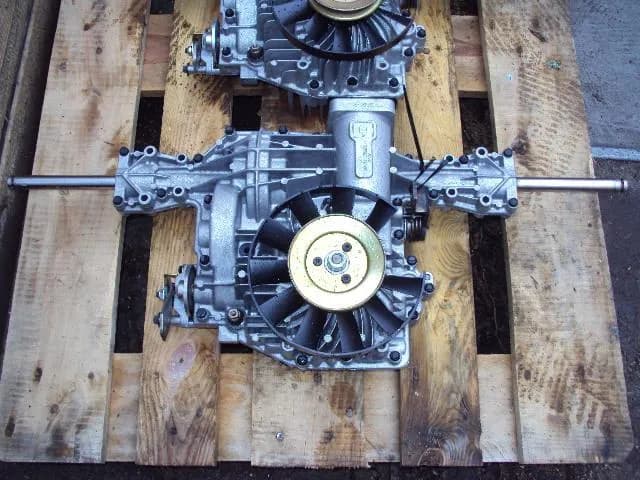

Skrzynia hydrostatyczna to zaawansowany mechanizm, który stanowi serce wielu maszyn rolniczych i budowlanych. Składa się z kilku kluczowych elementów, które współpracują ze sobą, aby zapewnić płynną i efektywną pracę. Główne komponenty to pompa hydrauliczna, silnik hydrauliczny, zawory sterujące oraz zbiornik oleju.
Pompa hydrauliczna jest odpowiedzialna za wytwarzanie ciśnienia w układzie. Zazwyczaj jest to pompa tłokowa o zmiennej wydajności, która może dostosowywać ilość tłoczonego oleju do aktualnych potrzeb. Silnik hydrauliczny z kolei zamienia energię ciśnienia oleju na ruch obrotowy, który napędza koła lub gąsienice maszyny.
Zawory sterujące pełnią funkcję regulacyjną, kontrolując przepływ oleju między pompą a silnikiem. To właśnie dzięki nim operator może płynnie zmieniać prędkość i kierunek jazdy. Zbiornik oleju natomiast zapewnia odpowiednią ilość płynu hydraulicznego w układzie oraz pomaga w jego chłodzeniu.
Rola filtrów w skrzyni hydrostatycznej
Niezwykle istotnym, choć często niedocenianym elementem skrzyni hydrostatycznej są filtry. Ich zadaniem jest oczyszczanie oleju z zanieczyszczeń, które mogłyby uszkodzić delikatne elementy pompy czy silnika. Zwykle stosuje się kilka rodzajów filtrów: ssawny, ciśnieniowy i powrotny.
Filtr ssawny chroni pompę przed większymi zanieczyszczeniami, filtr ciśnieniowy oczyszcza olej pod wysokim ciśnieniem, a filtr powrotny wyłapuje drobne cząstki przed powrotem oleju do zbiornika. Regularna wymiana filtrów jest kluczowa dla długiej i bezawaryjnej pracy skrzyni hydrostatycznej.
Zasada działania przekładni hydrostatycznej
Zasada działania skrzyni hydrostatycznej opiera się na prawie Pascala, które mówi, że ciśnienie wywierane na ciecz w zamkniętym naczyniu rozchodzi się równomiernie we wszystkich kierunkach. W praktyce oznacza to, że energia mechaniczna silnika spalinowego jest zamieniana na energię hydrauliczną, a następnie z powrotem na energię mechaniczną.
Proces ten rozpoczyna się, gdy pompa hydrauliczna, napędzana przez silnik spalinowy, zasysa olej ze zbiornika i tłoczy go pod wysokim ciśnieniem. Ciśnienie to jest kontrolowane przez zawory sterujące, które regulują ilość oleju przepływającego do silnika hydraulicznego. Im więcej oleju przepływa, tym szybciej obraca się silnik hydrauliczny, a co za tym idzie - szybciej porusza się maszyna.
Zmiana kierunku jazdy odbywa się poprzez zmianę kierunku przepływu oleju. Jest to możliwe dzięki specjalnej konstrukcji pompy i silnika hydraulicznego, które mogą pracować w obu kierunkach. Ta zasada działania zapewnia niezwykle płynną regulację prędkości i kierunku jazdy, co jest ogromną zaletą w maszynach wymagających precyzyjnej kontroli ruchu.
Efektywność energetyczna skrzyni hydrostatycznej
Warto zauważyć, że skrzynie hydrostatyczne charakteryzują się wysoką efektywnością energetyczną. Dzieje się tak, ponieważ ilość energii przekazywanej do kół jest dokładnie dostosowana do aktualnych potrzeb. W tradycyjnych przekładniach mechanicznych część energii jest tracona na tarcie i ciepło, podczas gdy w układach hydrostatycznych straty te są zminimalizowane.
Dodatkowo, możliwość płynnej regulacji prędkości bez konieczności zmiany biegów pozwala na utrzymanie optymalnych obrotów silnika spalinowego, co przekłada się na niższe zużycie paliwa. To sprawia, że skrzynie hydrostatyczne są coraz częściej wybierane w nowoczesnych maszynach rolniczych i budowlanych.
Czytaj więcej: Mini dźwig budowlany - idealny do prac na małych budowach i w ogrodzie
Najczęstsze awarie skrzyń hydrostatycznych
Mimo swojej niezawodności, skrzynie hydrostatyczne mogą ulegać różnym awariom. Jednym z najczęstszych problemów są wycieki oleju. Mogą one występować na połączeniach przewodów, uszczelnieniach pompy lub silnika hydraulicznego. Wycieki nie tylko powodują utratę cennego płynu, ale także mogą prowadzić do zanieczyszczenia środowiska.
Innym częstym problemem jest spadek ciśnienia w układzie. Może to być spowodowane zużyciem pompy hydraulicznej, uszkodzeniem zaworów lub zanieczyszczeniem oleju. Objawia się to zazwyczaj utratą mocy maszyny, trudnościami w ruszaniu lub nierównomierną pracą. W skrajnych przypadkach może dojść do całkowitego unieruchomienia pojazdu.
Nie można też zapomnieć o problemach związanych z przegrzewaniem się układu. Nadmierna temperatura oleju może prowadzić do szybszego zużycia elementów, a nawet do ich uszkodzenia. Przyczyny mogą być różne - od zanieczyszczonego chłodnika oleju, przez niewłaściwy poziom płynu, aż po zbyt intensywną eksploatację maszyny w trudnych warunkach.
Wpływ zanieczyszczeń na awarie skrzyni hydrostatycznej
Zanieczyszczenia w oleju hydraulicznym są często niedocenianym, ale bardzo istotnym czynnikiem wpływającym na awaryjność skrzyni hydrostatycznej. Nawet drobne cząstki piasku czy metalu mogą działać jak papier ścierny, powodując przyspieszone zużycie precyzyjnych elementów pompy i silnika hydraulicznego.
Warto pamiętać, że zanieczyszczenia mogą dostać się do układu nie tylko podczas eksploatacji, ale także podczas niewłaściwie przeprowadzanych napraw czy uzupełniania oleju. Dlatego tak ważne jest stosowanie czystych narzędzi i przestrzeganie zasad higieny podczas wszelkich prac przy skrzyni hydrostatycznej.
Diagnostyka problemów w skrzyni hydrostatycznej
Prawidłowa diagnostyka jest kluczem do skutecznej naprawy skrzyni hydrostatycznej. Pierwszym krokiem jest zawsze dokładny wywiad z operatorem maszyny. Opis objawów, okoliczności ich wystąpienia oraz historia eksploatacji pojazdu mogą dostarczyć cennych wskazówek. Następnie przechodzi się do oględzin zewnętrznych, szukając śladów wycieków lub uszkodzeń mechanicznych.
Kolejnym etapem jest sprawdzenie poziomu i jakości oleju hydraulicznego. Zbyt niski poziom może wskazywać na wyciek, natomiast zmętnienie lub obecność metalicznych cząstek w oleju sugeruje wewnętrzne uszkodzenia. Warto też zwrócić uwagę na zapach oleju - spalenizna może świadczyć o przegrzewaniu się układu.
Kluczowym elementem diagnostyki jest pomiar ciśnienia w różnych punktach układu. Wymaga to specjalistycznego sprzętu, ale dostarcza najbardziej precyzyjnych informacji o stanie skrzyni hydrostatycznej. Niskie ciśnienie może wskazywać na problemy z pompą, podczas gdy wysokie ciśnienie może sugerować zablokowane zawory lub uszkodzony silnik hydrauliczny.
Analiza dźwięków jako element diagnostyki
Doświadczeni mechanicy często polegają na swojej intuicji i zmysłach podczas diagnozowania problemów ze skrzynią hydrostatyczną. Szczególnie przydatny okazuje się słuch. Nietypowe dźwięki, takie jak piszczenie, stukanie czy szumienie, mogą wiele powiedzieć o stanie układu.
Na przykład, wysokie piszczenie może wskazywać na kawitację w pompie hydraulicznej, co jest często spowodowane zbyt niskim poziomem oleju lub jego zanieczyszczeniem. Z kolei metaliczne stukanie może sugerować uszkodzenie łożysk lub innych elementów mechanicznych. Warto pamiętać, że prawidłowa interpretacja tych dźwięków wymaga doświadczenia i wiedzy.
Narzędzia potrzebne do naprawy skrzyni hydrostatycznej
Naprawa skrzyni hydrostatycznej wymaga specjalistycznych narzędzi, które pozwalają na precyzyjne i bezpieczne wykonanie prac. Podstawowym wyposażeniem jest zestaw kluczy hydraulicznych, które umożliwiają odkręcanie i dokręcanie połączeń bez ryzyka uszkodzenia delikatnych gwintów. Nie można też zapomnieć o manometrach do pomiaru ciśnienia w różnych punktach układu.
Istotnym narzędziem jest także pompa próżniowa, która pozwala na usunięcie powietrza z układu po naprawie. Powietrze w układzie hydraulicznym może prowadzić do nieprawidłowej pracy i szybszego zużycia elementów. Warto też zaopatrzyć się w specjalne szczypce do zdejmowania pierścieni zabezpieczających oraz ściągacze do łożysk.
Nie można zapomnieć o środkach czyszczących i odtłuszczających. Czystość podczas naprawy jest kluczowa dla prawidłowego funkcjonowania skrzyni hydrostatycznej. Dobrze jest też mieć pod ręką specjalistyczne uszczelniacze i kleje do gwintów, które zapewnią szczelność połączeń po naprawie.
Diagnostyka komputerowa w naprawie skrzyni hydrostatycznej
Współczesne skrzynie hydrostatyczne często wyposażone są w elektroniczne systemy sterowania. Do ich diagnostyki niezbędne są specjalistyczne urządzenia komputerowe, które pozwalają na odczyt kodów błędów i analizę parametrów pracy. Takie narzędzia znacznie przyspieszają proces diagnostyki i naprawy.
Warto zaznaczyć, że obsługa tych urządzeń wymaga specjalistycznej wiedzy i doświadczenia. Dlatego w przypadku skomplikowanych awarii najlepiej skorzystać z usług autoryzowanego serwisu, który dysponuje nie tylko odpowiednim sprzętem, ale także wiedzą techniczną.
Wymiana oleju i filtrów w skrzyni hydrostatycznej
Regularna wymiana oleju i filtrów to podstawa prawidłowej konserwacji skrzyni hydrostatycznej. Olej hydrauliczny z czasem traci swoje właściwości, a zanieczyszczenia mogą powodować przyspieszone zużycie elementów. Pierwszym krokiem jest spuszczenie starego oleju, co najlepiej robić, gdy jest on jeszcze ciepły - wtedy łatwiej wypływa, zabierając ze sobą zanieczyszczenia.
Następnie należy wymienić wszystkie filtry. Zwykle są to filtr ssawny, ciśnieniowy i powrotny. Każdy z nich ma swoją specyficzną rolę w ochronie układu przed zanieczyszczeniami. Przy wymianie filtrów warto zwrócić uwagę na ich stan - mogą one dostarczyć cennych informacji o kondycji układu. Na przykład, metaliczne cząstki w filtrze mogą wskazywać na zużycie wewnętrznych elementów.
Po wymianie filtrów można przystąpić do napełniania układu nowym olejem. Ważne jest, aby używać oleju o właściwych parametrach, zalecanych przez producenta. Należy też dokładnie odpowietrzyć układ, aby zapewnić jego prawidłowe działanie. Na koniec warto przeprowadzić krótki test, aby upewnić się, że wszystko działa prawidłowo.
"Regularna wymiana oleju i filtrów to nie koszt, a inwestycja w długowieczność i niezawodność twojej maszyny." - Jan Kowalski, ekspert w dziedzinie hydrauliki siłowej
Dobór odpowiedniego oleju do skrzyni hydrostatycznej
Wybór właściwego oleju do skrzyni hydrostatycznej jest kluczowy dla jej prawidłowego funkcjonowania. Olej musi spełniać szereg wymagań, takich jak odpowiednia lepkość, odporność na utlenianie czy właściwości przeciwzużyciowe. Producenci maszyn zwykle podają dokładne specyfikacje oleju, którego należy używać.
Warto pamiętać, że nie wszystkie oleje hydrauliczne są sobie równe. Oleje wyższej jakości, choć droższe, mogą znacząco przedłużyć żywotność skrzyni i poprawić jej wydajność. Inwestycja w dobry olej zwraca się w postaci rzadszych awarii i dłuższych okresów między wymianami.
Regulacja ciśnienia w układzie hydrostatycznym
Prawidłowe ciśnienie w układzie hydrostatycznym jest kluczowe dla efektywnej pracy maszyny. Zbyt niskie ciśnienie może prowadzić do utraty mocy i wydajności, podczas gdy zbyt wysokie może powodować uszkodzenia elementów układu. Regulacja ciśnienia zazwyczaj odbywa się poprzez odpowiednie ustawienie zaworów przelewowych i regulacyjnych.
Proces regulacji rozpoczyna się od pomiaru aktualnego ciśnienia w różnych punktach układu. Do tego celu używa się specjalnych manometrów, które podłącza się do testowych punktów pomiarowych. Następnie, w zależności od odczytów, dokonuje się korekt ustawień zaworów. Ważne jest, aby regulacji dokonywać stopniowo, obserwując reakcję układu na każdą zmianę.
Po dokonaniu regulacji niezbędne jest przeprowadzenie testów, aby upewnić się, że skrzynia hydrostatyczna pracuje prawidłowo w różnych warunkach obciążenia. Warto pamiętać, że optymalne ciśnienie może się różnić w zależności od temperatury oleju, dlatego testy powinny być przeprowadzane zarówno na zimnym, jak i rozgrzanym układzie.
Wpływ temperatury na pracę skrzyni hydrostatycznej
Temperatura oleju ma znaczący wpływ na pracę skrzyni hydrostatycznej. Zbyt niska temperatura powoduje zwiększenie lepkości oleju, co może prowadzić do problemów z rozruchem i zwiększonego zużycia elementów. Z kolei zbyt wysoka temperatura może powodować utratę właściwości smarnych oleju i przyspieszone zużycie uszczelnień.
Dlatego ważne jest, aby układ był wyposażony w odpowiedni system chłodzenia oleju. W niektórych przypadkach może być konieczne zastosowanie oleju o specjalnych właściwościach, dostosowanych do ekstremalnych warunków pracy, czy to w bardzo niskich, czy bardzo wysokich temperaturach.
Naprawa pomp i silników hydraulicznych
Pompy i silniki hydrauliczne to serce skrzyni hydrostatycznej. Ich naprawa wymaga specjalistycznej wiedzy i doświadczenia. Najczęstsze problemy to zużycie elementów roboczych, takich jak tłoczki, płyty rozrządu czy łożyska. W przypadku poważnych uszkodzeń może być konieczna wymiana całego zespołu na nowy lub regenerowany.
Proces naprawy zwykle rozpoczyna się od dokładnego oczyszczenia i inspekcji wszystkich elementów. Następnie dokonuje się pomiarów, aby określić stopień zużycia poszczególnych części. Te, które przekraczają dopuszczalne tolerancje, muszą zostać wymienione. Szczególną uwagę należy zwrócić na stan uszczelnień, które są kluczowe dla utrzymania szczelności układu.
Po złożeniu naprawionego zespołu konieczne jest przeprowadzenie testów na specjalnym stanowisku. Pozwala to sprawdzić, czy pompa lub silnik hydrauliczny osiągają wymagane parametry pracy, takie jak wydajność czy ciśnienie. Dopiero po pozytywnym przejściu testów zespół może zostać zamontowany z powrotem w maszynie.
| Element | Typowe objawy zużycia | Metoda naprawy |
| Tłoczki | Spadek ciśnienia, nierównomierna praca | Wymiana na nowe |
| Płyta rozrządu | Wycieki wewnętrzne, hałas | Szlifowanie lub wymiana |
| Łożyska | Zwiększone wibracje, przegrzewanie | Wymiana na nowe |
Regeneracja pomp i silników hydraulicznych
W niektórych przypadkach, zamiast kupować nowe elementy, warto rozważyć regenerację istniejących pomp i silników hydraulicznych. Proces regeneracji polega na przywróceniu oryginalnych parametrów pracy poprzez wymianę zużytych elementów i precyzyjną obróbkę mechaniczną pozostałych części.
Regeneracja może być znacznie tańsza niż zakup nowych komponentów, szczególnie w przypadku starszych lub rzadkich modeli maszyn. Ponadto, dobrze przeprowadzona regeneracja może zapewnić jakość pracy porównywalną z nowymi częściami. Warto jednak korzystać z usług sprawdzonych warsztatów specjalizujących się w tego typu naprawach.
Konserwacja skrzyni hydrostatycznej
Regularna konserwacja to klucz do długiej i bezawaryjnej pracy skrzyni hydrostatycznej. Podstawowym elementem konserwacji jest regularna wymiana oleju i filtrów, o czym wspominaliśmy wcześniej. Ale to nie wszystko. Ważne jest również regularne sprawdzanie szczelności układu, kontrola poziomu oleju oraz czyszczenie chłodnicy oleju.
Istotnym elementem konserwacji jest także regularna kontrola stanu przewodów hydraulicznych. Z czasem mogą one ulegać mikropęknięciom, co może prowadzić do wycieków. Warto też zwrócić uwagę na stan połączeń elektrycznych, szczególnie w przypadku skrzyń z elektronicznym sterowaniem. Korozja lub luźne połączenia mogą prowadzić do nieprawidłowej pracy układu.
Nie można zapomnieć o regularnym smarowaniu elementów mechanicznych, takich jak łożyska czy przeguby. Choć nie są one bezpośrednio częścią układu hydraulicznego, ich stan ma wpływ na pracę całej maszyny. Warto też regularnie czyścić maszynę z zewnątrz, co ułatwia wykrycie ewentualnych wycieków lub innych problemów.
Znaczenie dokumentacji technicznej w konserwacji
Prawidłowa konserwacja skrzyni hydrostatycznej wymaga znajomości specyfikacji technicznych danego modelu. Dlatego tak ważne jest zachowanie i regularne korzystanie z dokumentacji technicznej dostarczonej przez producenta. Zawiera ona nie tylko informacje o zalecanych interwałach konserwacyjnych, ale także szczegółowe instrukcje dotyczące procedur konserwacyjnych.
Warto prowadzić dokładny dziennik konserwacji, w którym zapisuje się wszystkie wykonane czynności, wymiany części czy zauważone problemy. Taki dziennik może być nieoceniony w przypadku diagnozy problemów czy planowania przyszłych prac konserwacyjnych. Może też zwiększyć wartość maszyny przy ewentualnej sprzedaży.
Zalety i wady skrzyń hydrostatycznych
Skrzynie hydrostatyczne mają wiele zalet, które sprawiają, że są chętnie stosowane w maszynach rolniczych i budowlanych. Jedną z głównych jest możliwość płynnej regulacji prędkości i kierunku jazdy bez konieczności zmiany biegów. To znacznie ułatwia pracę operatora, szczególnie w maszynach wymagających precyzyjnego manewrowania.
Kolejną zaletą jest możliwość przekazywania dużej mocy przy stosunkowo niewielkich gabarytach układu. Skrzynie hydrostatyczne są też mniej wrażliwe na przeciążenia niż tradycyjne przekładnie mechaniczne. W przypadku nagłego zwiększenia obciążenia, układ hydrauliczny po prostu zmniejszy prędkość, zamiast się uszkodzić.
Jednak skrzynie hydrostatyczne mają też swoje wady. Jedną z nich jest stosunkowo niska sprawność energetyczna w porównaniu z przekładniami mechanicznymi. Część energii jest tracona na pokonanie oporów przepływu oleju i generowanie ciepła. Ponadto, układ hydrostatyczny wymaga regularnej i dość kosztownej konserwacji.
- Zalety:
- Płynna regulacja prędkości i kierunku jazdy
- Możliwość przekazywania dużej mocy
- Odporność na przeciążenia
- Łatwość automatyzacji i sterowania elektronicznego
- Wady:
- Niższa sprawność energetyczna
- Wyższe koszty konserwacji
- Większa wrażliwość na zanieczyszczenia
- Możliwość wycieków oleju szkodliwych dla środowiska
Porównanie skrzyń hydrostatycznych z tradycyjnymi przekładniami mechanicznymi
Podsumowanie
Skrzynia hydrostatyczna to zaawansowany mechanizm, który przekształca energię mechaniczną w hydrauliczną, umożliwiając płynną regulację prędkości i kierunku ruchu maszyn. Składa się z kluczowych elementów, takich jak pompa hydrauliczna, silnik hydrauliczny, zawory sterujące i zbiornik oleju. Jej prawidłowe działanie zależy od regularnej konserwacji i właściwej diagnostyki.
Najważniejsze aspekty utrzymania skrzyni hydrostatycznej to regularna wymiana oleju i filtrów, kontrola ciśnienia oraz naprawa lub wymiana zużytych elementów. Choć skrzynie hydrostatyczne mają wiele zalet, takich jak precyzyjna kontrola mocy i odporność na przeciążenia, wymagają one specjalistycznej wiedzy do naprawy i konserwacji. Właściwa dbałość o ten układ zapewnia długotrwałą i efektywną pracę maszyny.
